  • Nauja prekė   Advantech PCI-1265 Visapusiška DSP pagrindu veikianti 6 ašių judesio valdymo universalioji PCI plokštė

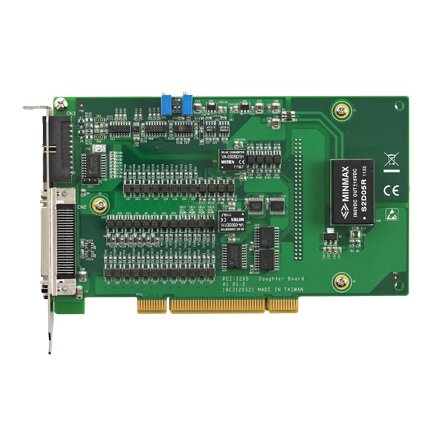

    Nauja prekė   Advantech PCI-1265 Visapusiška DSP pagrindu veikianti 6 ašių judesio valdymo universalioji PCI plokštė 1

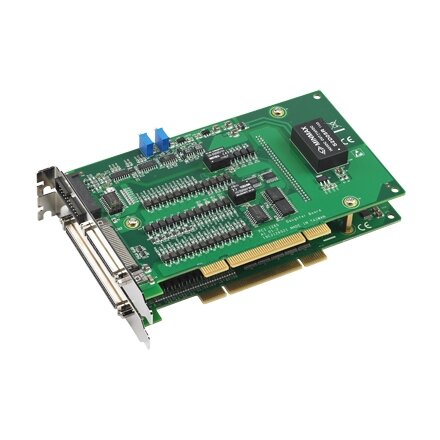

    Advantech PCI-1265 Visapusiška DSP pagrindu veikianti 6 ašių judesio valdymo universalioji PCI plokštė

    Kodas: PCI-1265
    Užsakoma prekė
    Pasiteirauti/Užsakyti
    Full DSP-based 6-Axis Motion Control Universal PCI Card
    Gamintojas
    Advantech
    Kilmės šalis
    Taivanas
  • • Kodavimo įrenginio įvestis yra 10 MHz 4xAB režimui, 2,5 MHz CW/CCW režimui
    • Impulsų išvestis iki 5 Mpps
    • Atminties buferis (10 tūkst. taškų) trajektorijų planavimui, sukurtas DSP
    • Palaiko E-Gear ir sraigtinę interpoliaciją
    • Palaiko E-CAM, teikiantį 256 taškus CAM profiliams aprašyti, kurie buferizuojami DSP
    • Aparatinės įrangos avarinė įvestis
    • Sarginio laikmatis
    • Padėties fiksavimas per ORG ir indekso signalą
    • Padėties palyginimo paleidimas iki 100 kHz, o atminties buferis yra iki 100 tūkst. taškų DSP
    • Programuojamas pertraukimas
    • Palaiko gantry režimą pusiau uždaros kilpos impulsų sekos valdymu RDY/LTC skirti įvesties kanalai ir SVON/CMP/CAM-DO/ERC skirti išvesties kanalai yra perjungiami bendriems įvesties ir išvesties tikslams
    • Encoder input is 10 MHz for 4xAB mode, 2.5 MHz for CW/CCW mode
    • Pulse output up to 5 Mpps
    • Memory buffer (10K points) for trajectory planning which is designed in DSP
    • Supports E-Gear, and helical interpolation
    • Supports E-CAM providing 256 points to describe the CAM profiles which buffers located in DSP
    • Hardware emergency input
    • Watchdog timer
    • Position latch via ORG & index signal
    • Position compare triggering up to 100 KHz, and memory buffer is up to 100 K points in DSP
    • Programmable interrupt
    • Supports gantry mode by semi-closed loop pulse train control RDY/LTC-dedicated input channels & SVON/CMP/CAM-DO/ERC-dedicated output channels are switchable for general input and output purposes
